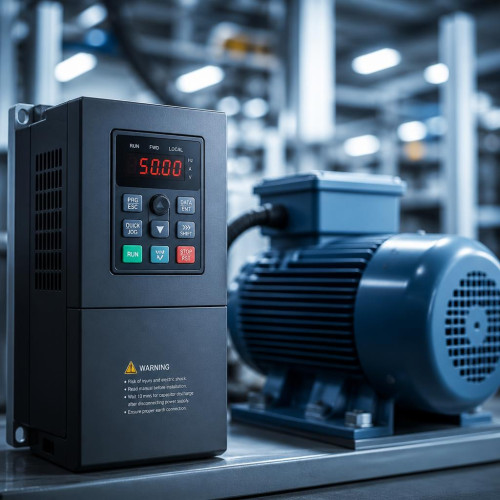

У сучасній промисловості автоматизація та енергоефективність стали головними чинниками виживання та розвитку бізнесу. Одним із найважливіших елементів, що дозволяє оптимізувати роботу електродвигунів на будь-якому підприємстві, є частотний перетворювач. Цей інтелектуальний пристрій керує швидкістю та крутним моментом асинхронних двигунів, змінюючи параметри живильної напруги. Без нього важко уявити стабільну роботу сучасних конвеєрів, насосних станцій, вентиляційних систем чи елеваторних комплексів.
Більшість промислових двигунів розраховані на роботу з постійною частотою мережі 50 Гц, через що вони завжди обертаються з максимальною швидкістю. Проте технологічні процеси часто вимагають гнучкості: десь потрібно сповільнити рух конвеєрної стрічки, а десь — плавно регулювати подачу води чи повітря. Замість використання застарілих механічних редукторів або дроселів, які просто марнують енергію, прогресивні підприємства обирають електронне регулювання.
Компанія ТОВ «Імпекс Рітейл» постачає висококласне приводне обладнання для українського ринку. Наші інженери щодня допомагають клієнтам впроваджувати технології енергозбереження, які окупають себе вже в перші місяці експлуатації. У цій статті ми детально розберемо, як саме працюють сучасні інвертори, які завдання вони вирішують і чому лідерами у цьому сегменті стали частотні перетворювачі invt.
Принцип роботи та основні функції перетворювачів частоти
Щоб зрозуміти, навіщо потрібен цей апарат, варто зазирнути в суть його роботи. Стандартний струм із промислової мережі спочатку потрапляє на випрямляч пристрою, де змінна напруга трансформується у постійну і згладжується потужними конденсаторами. Після цього мікропроцесорний блок керування за допомогою швидких транзисторів (IGBT) генерує нову трифазну змінну напругу з необхідною користувачеві частотою та амплітудою.
Плавний пуск — це перша критично важлива функція, яку реалізує будь-який сучасний перетворювач частоти. Під час прямого підключення асинхронного двигуна до мережі виникають величезні пускові струми, які перевищують номінальні значення у 5–7 разів. Це призводить до різкого просідання напруги в локальній мережі, сильного нагрівання обмоток двигуна. Частотник плавно розганяє двигун від нуля до потрібних обертів, повністю нівелюючи ці негативні явища.
Крім безпосереднього регулювання обертів, обладнання виконує роль комплексного захисного щита для електродвигуна. Воно безперервно моніторить параметри системи та миттєво реагує на перевантаження за струмом, обрив фази, перегрів, коротке замикання чи критичні коливання вхідної напруги. У разі виникнення аварійної ситуації автоматика м'яко зупиняє привід, зберігаючи дорогий двигун від вигорання та значно подовжуючи термін його служби.
Реальна економічна вигода: скільки можна заощадити
Впровадження частотного регулювання — це не просто данина технологічній моді, а конкретний фінансовий розрахунок. Найбільший економічний ефект досягається при автоматизації систем, що працюють із відцентровими навантаженнями: це промислові вентилятори, димососи та відцентрові насоси. Відповідно до законів гідродинаміки, споживана потужність таких агрегатів пропорційна кубу швидкості обертання.
Це означає, що якщо за допомогою частотника знизити швидкість обертання валу насоса всього на 20%, то споживання електроенергії впаде майже вдвічі (на 48–50%). Замість того, щоб змушувати двигун працювати на повну потужність і перекривати потік води механічною засувкою, перетворювач просто зменшує оберти до фактично необхідного рівня. На великих підприємствах чи об'єктах ЖКГ така оптимізація дозволяє заощаджувати десятки тисяч кіловат щомісяця.
Додатковим джерелом економії є суттєве зниження витрат на ремонти та технічне обслуговування. Завдяки відсутності ударних пускових навантажень у рази повільніше зношуються підшипники двигуна, муфти, приводні паси та шестерні редукторів. У системах водопостачання плавний запуск повністю ліквідує загрозу розриву труб через гідроудари, що усуває потребу в постійних аварійних ремонтах магістралей.
Чому промисловість обирає частотні перетворювачі INVT
Коли перед головним інженером чи власником підприємства постає завдання купити частотний перетворювач, ключовими критеріями вибору стають надійність автоматики, гнучкість налаштувань та розумна вартість. Продукція міжнародного концерну INVT (Innovation Over Value) ідеально відповідає цим жорстким вимогам. Бренд спеціалізується суто на технологіях промислової автоматизації та входить до переліку світових лідерів у сфері приводної техніки.
В асортименті виробника представлені рішення для будь-яких завдань: від простих компактних інверторів для невеликих верстатів до потужних векторних систем, що працюють у важких умовах металургії чи гірничо видобувної галузі. Наприклад, популярна серія GD20 розроблена для загальнопромислового застосування на конвеєрах, пакувальних лініях та харчових виробництвах, маючи вбудований ЕМС-фільтр та чудову перевантажувальну здатність. А серія GD200A створена спеціально для систем водопостачання та вентиляції, підтримуючи спеціальні алгоритми керування насосними групами.
Кожен частотник invt вирізняється високою точністю підтримання заданої швидкості та моменту навіть на наднизьких обертах. Пристрої мають ергономічні панелі керування з інтуїтивно зрозумілим інтерфейсом, що дозволяє швидко провести базове налаштування навіть без глибоких знань у програмуванні. Корпуси приладів спроєктовані з урахуванням складних умов експлуатації: плати покриті спеціальним захисним лаком, який запобігає пошкодженням від виробничого пилу та агресивних випарів.
Тонкощі правильного підбору частотного регулятора
Щоб електронний помічник працював коректно та довговічно, його не можна обирати наосліп. Перший технічний параметр, від якого відштовхуються фахівці ТОВ «Імпекс Рітейл» — це номінальний струм електродвигуна, а не лише його потужність у кіловатах. Різні типи двигунів при однаковій потужності можуть мати відмінні значення номінального струму, а силова частина інвертора підбирається саме за струмовими показниками з невеликим запасом (близько 10–15%).
Другим критерієм є тип навантаження. Для насосів та вентиляторів підійде пристрій із так званою скалярною (квадратичною) характеристикою керування. Якщо ж мова йде про підйомні крани, ліфти, екструдери чи промислові мішалки, де високий крутний момент потрібен уже на старті, необхідно застосовувати виключно векторне керування. Векторні моделі здатні динамічно прораховувати магнітне поле ротора і миттєво реагувати на раптову зміну механічного опору на валу.
Також слід враховувати довжину моторного кабелю. Якщо перетворювач змонтований у загальній електрошафі, а сам двигун розташований на відстані понад 20–30 метрів від нього (наприклад, у свердловині або на даху будівлі), між ними обов'язково потрібно встановлювати вихідний дросель. Це захистить ізоляцію обмоток двигуна від руйнівного впливу пікових імпульсних напруг, які генеруються електронікою під час комутації.
Інтеграція частотних перетворювачів у виробничі цикли підприємства — це стратегічний крок, який швидко трансформується у пряму фінансову вигоду. Завдяки точній оптимізації енергоспоживання, повному захисту електродвигунів та автоматизації процесів, компанія отримує значну перевагу над конкурентами, зменшуючи собівартість своєї продукції.
Спеціалісти компанії ТОВ «Імпекс Рітейл» допоможуть вам пройти весь шлях: від детального технічного аудиту ваших об'єктів до точного розрахунку параметрів і постачання надійного обладнання. Ми пропонуємо перевірені часом рішення від лідера індустрії INVT, забезпечуючи офіційну гарантію, професійний сервіс та кваліфіковану технічну підтримку вашого бізнесу.
